Sun 5220NAS StorageTek 5220 NAS, RAID Expansion Only
Sun 5220NAS StorageTek 5220 NAS, RAID Expansion Only
Sun
original product. Product in stock, available immediately.
Our Price:
£
100.00
Availability::
Usually Ships in 24 Hours
Product Code:
5220NAS
Qty:
Description
Technical Specs
Extended Information
Sun StorageTek 5220 NAS, RAID Expansion Only.
Sun
Part Number
5220NAS
.
Original
Sun
Product.

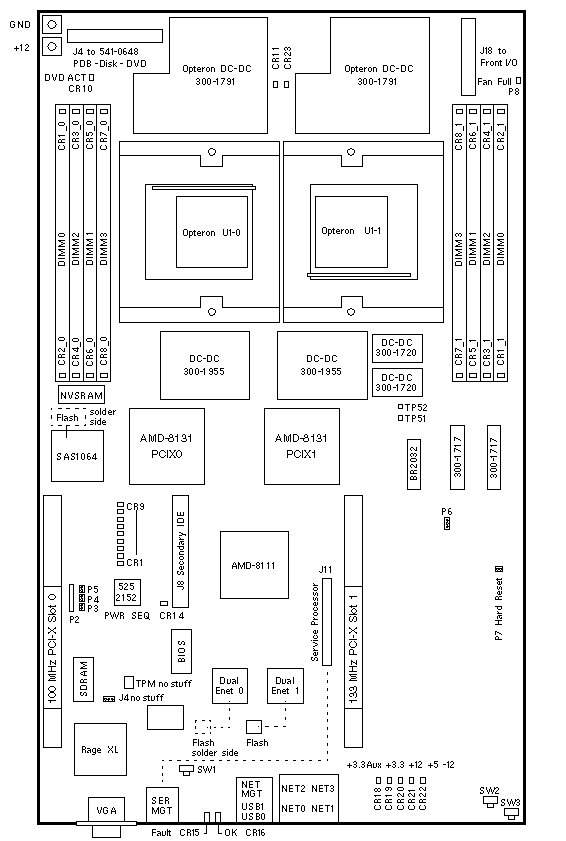

Sun Fire X4100
StorageTek 5220 NAS
501-7513
FAB 270-7513-01
May 2006
X4100 / 5220NAS
Headers, Jumpers, Switches, and Test Points
LOCATION
PINS
SETTING
DESCRIPTION
J4
1-2
2-3
In
In
DCD/DSR Configuration set to DCD
DCD/DSR Configuration set to DSR
P1
1-20
Out
SAS1064 JTAG Header
P2
1-14
Out
XC2C128 CPLD I/O Header
P3
1-2
Out
Front Top Cover Kill Switch Disable (default)
P4
1-2
Out
Clear BIOS Password (default)
P5
1-2
Out
Force BIOS Recovery (default)
P6
1-3
Out
Processor I
2
C Header
P7
1-2
1-2
In
Out
Reset Button SW3 Enabled (default unknown)
Reset Button SW3 Disabled (default unknown)
P8
1-2
Out
Force Fans to Full Speed (default)
SW1
NA
NA
Locate Button
SW2
NA
NA
Non Maskable Interrupt Dump Button
SW3
NA
NA
Reset Button
TP51
1
NA
Short TP51 to TP52 to Clear CMOS
TP52
1
NA
Short TP51 to TP52 to Clear CMOS
Diagnostic LEDs
LOCATION
DESCRIPTION
CR1
CR2
CR3
CR4
SAS Disk Drive 3 Activity
SAS Disk Drive 2 Activity
SAS Disk Drive 1 Activity
SAS Disk Drive 0 Activity
CR5
CR6
CR7
CR8
SAS Disk Drive 3 Fault
SAS Disk Drive 2 Fault
SAS Disk Drive 1 Fault
SAS Disk Drive 0 Fault
CR9
SAS1064 Heart Beat
CR10
DVD Activity
CR11
CR23
CPU 0 OK
CPU 1 OK
CR15
Rear Panel Alert
CR16
Rear Panel Power OK
CR18
+3.3V Auxillary Power OK
CR19
+3.3V Power OK
CR20
+12V Power OK
CR21
+5V Power OK
CR22
-12V Power OK
Notes
The minimum Solaris operating system is Solaris 10 3/05.
Sun
original product.
All items tested by our experienced team of technicians and pulled from working systems.
In stock, ready to ship.
Item is refurbished with 90 days warranty, extended warranty options available.
